Jak działa akumulator kwasowo-ołowiowy i jak prawidłowo go ładować?

Gdy kierowca przekręca kluczyk, oczekuje po prostu uruchomienia silnika. W tym krótkim momencie wewnątrz akumulatora zachodzi jednak złożony proces elektrochemiczny, który decyduje o tym, czy rozrusznik zadziała. Wyjaśnię, jak działa akumulator kwasowo-ołowiowy, co dzieje się podczas ładowania i rozładowania oraz jak rozpoznać, że bateria zbliża się do końca swojej pracy.

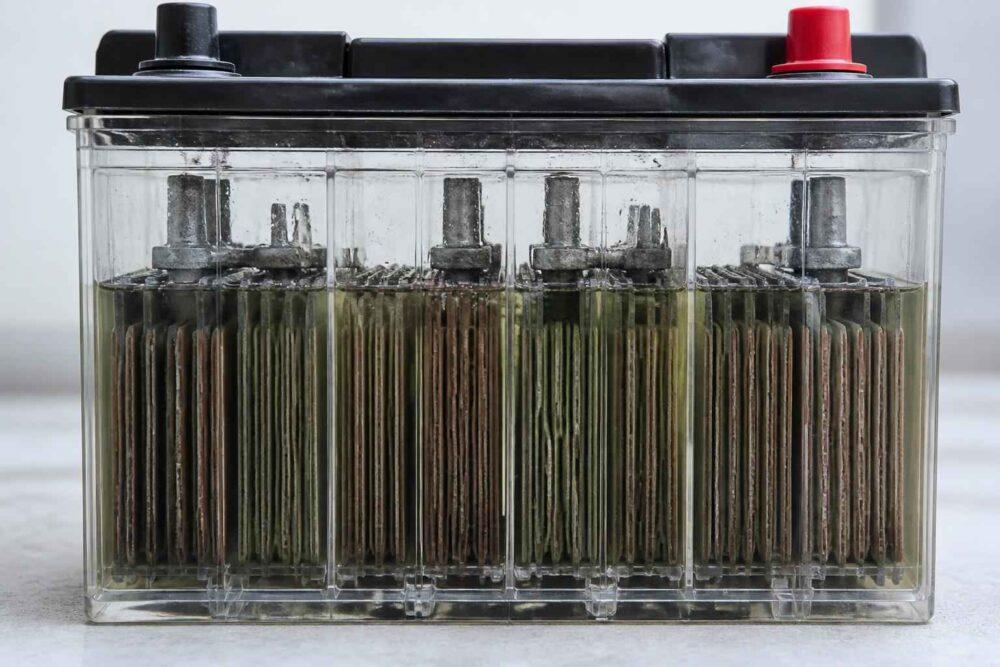

Jak zbudowany jest akumulator kwasowo-ołowiowy i z jakich elementów się składa

Podstawowym elementem jest pojedyncze ogniwo galwaniczne. Składa się ono z dwóch rodzajów elektrod oraz elektrolitu. Elektroda ujemna wykonana jest z ołowiu, natomiast dodatnia ma aktywną warstwę ditlenku ołowiu, oznaczanego jako PbO₂. Obie elektrody zanurzone są w elektrolicie, czyli roztworze kwasu siarkowego H₂SO₄ i wody.

Płyty nie są lite. Mają strukturę kratki wypełnionej masą czynną, ponieważ duża powierzchnia kontaktu z elektrolitem zwiększa zdolność do oddawania prądu. Pomiędzy płytami znajdują się separatory. Ich zadaniem jest zapobieganie zwarciu elektrod, a jednocześnie umożliwienie przepływu jonów w elektrolicie.

W typowym akumulatorze samochodowym 12 V znajduje się sześć ogniw połączonych szeregowo. Jedno ogniwo ma napięcie nominalne około 2 V, więc 6 × 2 V daje 12 V. W rzeczywistości napięcie w pełni naładowanego akumulatora po odpoczynku wynosi zwykle około 12,6–12,8 V. W czasie ładowania musi być wyższe, dlatego alternator utrzymuje w instalacji samochodu zazwyczaj około 14 V.

Całość zamyka obudowa wykonana z odpornego tworzywa. W klasycznych konstrukcjach znajdują się korki umożliwiające kontrolę poziomu elektrolitu. W wersjach bezobsługowych użytkownik nie ma do niego normalnego dostępu, choć nie oznacza to, że akumulator jest całkowicie odporny na przegrzanie czy przeładowanie.

Do budowy należą również:

• mostki i połączenia między ogniwami,
• zaciski dodatni i ujemny,
• pokrywa z układem odpowietrzającym,
• przestrzeń na gazy powstające podczas ładowania,
• separatory ograniczające ryzyko zwarcia płyt.

Masa akumulatora wynika głównie z obecności ołowiu. To metal ciężki, ale zapewniający dużą wydajność prądową, szczególnie potrzebną podczas rozruchu silnika. Z tego powodu akumulatory kwasowo-ołowiowe nadal są stosowane w samochodach, wózkach widłowych, pojazdach ogrodowych, UPS-ach i instalacjach awaryjnych.

Jak działa akumulator kwasowo-ołowiowy – elektrochemiczny cykl pracy

Zasada jest odwracalna: podczas rozładowania energia chemiczna zmienia się w elektryczną, a podczas ładowania zewnętrzny prąd przywraca wcześniejszy stan elektrod. To właśnie odwracalność odróżnia akumulator od zwykłej baterii jednorazowej.

Podczas rozładowania, czyli na przykład w czasie pracy rozrusznika, na elektrodzie ujemnej ołów reaguje z jonami siarczanowymi obecnymi w elektrolicie. Powstaje siarczan ołowiu PbSO₄, a uwolnione elektrony płyną przez zewnętrzny obwód do odbiornika. Ten przepływ elektronów jest prądem zasilającym rozrusznik, światła albo sterowniki samochodu.

Na elektrodzie dodatniej ditlenek ołowiu również reaguje z kwasem siarkowym. W efekcie powstają siarczan ołowiu oraz woda. Uproszczony bilans całej reakcji można przedstawić następująco:

• ołów na elektrodzie ujemnej przekształca się w siarczan ołowiu,
• ditlenek ołowiu na elektrodzie dodatniej także tworzy siarczan ołowiu,
• elektrolit traci część kwasu siarkowego,
• rośnie udział wody, więc elektrolit staje się mniej gęsty,
• z obu płyt powstaje PbSO₄, a napięcie stopniowo spada.

Podczas ładowania prostownik lub alternator wymusza przepływ prądu w przeciwnym kierunku. Siarczan ołowiu na elektrodzie ujemnej zostaje rozłożony, a ołów wraca do pierwotnej postaci. Na elektrodzie dodatniej odtwarzany jest ditlenek ołowiu. Kwas siarkowy ponownie trafia do elektrolitu, dlatego zwiększa się jego gęstość.

W praktyce proces nie jest idealny. Część masy czynnej może odpadać z płyt, elektrolit może tracić wodę, a siarczan ołowiu może krystalizować w sposób utrudniający jego późniejsze rozłożenie. Każdy cykl pozostawia więc niewielki ślad zużycia. Akumulator rozruchowy dobrze znosi krótkie, intensywne pobory prądu, ale zdecydowanie gorzej toleruje regularne rozładowywanie do bardzo niskiego poziomu.

Warto też rozumieć rolę oporu wewnętrznego. Zużyty akumulator może pokazywać na postoju 12,5 V, a mimo to nie uruchomić silnika. Gdy rozrusznik pobiera duży prąd, napięcie gwałtownie spada, ponieważ wzrasta znaczenie oporu wewnętrznego i maleje zdolność płyt do dostarczenia energii. Dlatego sam pomiar napięcia spoczynkowego nie zawsze wystarcza do oceny kondycji.

Rodzaje akumulatorów kwasowo-ołowiowych – mokre, AGM oraz żelowe

Najstarszym i nadal bardzo popularnym rozwiązaniem jest akumulator z płynnym elektrolitem. Występuje jako obsługowy, z możliwością uzupełniania wody destylowanej, albo bezobsługowy, z ograniczonym dostępem do wnętrza. W samochodach osobowych najczęściej jest to akumulator rozruchowy, przystosowany do krótkiego oddawania dużego prądu.

Technologia AGM, czyli Absorbent Glass Mat, wykorzystuje maty z włókna szklanego. Elektrolit jest w nich wchłonięty i nie przemieszcza się swobodnie po obudowie. Akumulatory AGM są szczelniejsze, lepiej znoszą drgania i mają niski opór wewnętrzny. Stosuje się je między innymi w samochodach z systemem start-stop, ale tylko wtedy, gdy przewiduje to producent pojazdu.

Akumulator żelowy również należy do rodziny VRLA, czyli konstrukcji zaworowo-regulowanych. Elektrolit jest zagęszczony krzemionką do postaci żelu. Taka budowa ogranicza ryzyko wycieku i dobrze sprawdza się w urządzeniach pracujących cyklicznie, na przykład w pojazdach rekreacyjnych, instalacjach awaryjnych czy niektórych maszynach elektrycznych.

VRLA nie oznacza, że akumulator można ładować bez ograniczeń. Zawory bezpieczeństwa pozwalają odprowadzić nadmiar gazów przy zbyt wysokim ciśnieniu, ale utrata wody i przegrzanie mogą trwale uszkodzić ogniwo. W przypadku AGM i żeli szczególnie ważne jest ustawienie właściwego profilu ładowania.

Najczęstszy błąd, z którym spotykałem się przy doborze, polegał na kupowaniu akumulatora wyłącznie według pojemności. Tymczasem liczą się także wymiary, sposób mocowania, biegunowość, prąd rozruchowy i technologia przewidziana dla konkretnego samochodu. Zamiana AGM na zwykły akumulator w pojeździe z intensywnym systemem start-stop może szybko skończyć się jego zużyciem.

Jak prawidłowo ładować akumulator kwasowo-ołowiowy

Ładowanie akumulatora kwasowo-ołowiowego powinno odbywać się prądem dobranym do jego pojemności i technologii. Często stosowaną zasadą dla klasycznego akumulatora jest prąd równy około 10% pojemności znamionowej. Dla modelu 60 Ah będzie to około 6 A. Jest to wartość orientacyjna, a nie bezwzględny wymóg dla każdego typu baterii.

Proces ładowania przebiega zwykle w trzech etapach:

• ładowanie zasadnicze – ładowarka dostarcza ustalony prąd, a napięcie stopniowo rośnie;
• faza absorpcji – napięcie zostaje utrzymane na poziomie około 14,4–14,8 V dla typowych akumulatorów mokrych, a prąd stopniowo maleje;
• podtrzymanie – napięcie zostaje obniżone, zwykle do około 13,2–13,8 V, aby kompensować samorozładowanie bez ciągłego gazowania.

Wartości różnią się między producentami i technologiami. Akumulatory żelowe zwykle wymagają niższego napięcia końcowego niż część akumulatorów AGM, ponieważ zbyt intensywne gazowanie może uszkodzić strukturę żelu. Zawsze sprawdzam zalecenia umieszczone na obudowie albo w dokumentacji, zamiast kierować się wyłącznie ustawieniem „12 V” na prostowniku.

Tradycyjny prostownik może być skuteczny, ale wymaga większej kontroli. Po podłączeniu należy obserwować temperaturę obudowy, wskazania prądu i ewentualne intensywne gazowanie. Ładowarka mikroprocesorowa automatycznie przełącza fazy i często potrafi utrzymywać akumulator w gotowości przez dłuższy czas. Nie naprawi jednak baterii z uszkodzoną celą ani poważnie zasiarczonego ogniwa.

Przed rozpoczęciem:

• sprawdź napięcie i typ akumulatora,
• wyłącz odbiorniki i zapłon,
• podłącz czerwony przewód do zacisku dodatniego, a czarny do ujemnego lub odpowiedniego punktu masowego,
• ustaw właściwy tryb ładowania,
• kontroluj, czy obudowa nie nagrzewa się nadmiernie.

Nie polecam „podkręcania” napięcia na siłę, aby szybko uruchomić całkowicie rozładowany akumulator. Taka metoda może zwiększyć gazowanie, podgrzać płyty i doprowadzić do ich odkształcenia. Szybkie ładowanie ma sens tylko wtedy, gdy przewiduje je konstrukcja i instrukcja urządzenia.

Zasady bezpieczeństwa podczas ładowania i ryzyko gazowania

Przy wysokim napięciu ładowania część wody w elektrolicie może ulegać elektrolizie. Powstaje wodór i tlen, czyli mieszanina łatwopalna i wybuchowa. Iskra przy klemie, przełączniku lub przewodzie może wystarczyć do zapłonu. Dlatego akumulator należy ładować w dobrze wentylowanym miejscu, z dala od ognia, papierosów i urządzeń powodujących iskrzenie.

Nie pochylam się nad otwartym akumulatorem podczas ładowania i używam okularów oraz rękawic ochronnych. Elektrolit zawiera kwas siarkowy, który może uszkodzić skórę, odzież i lakier samochodu. Jeżeli dojdzie do kontaktu ze skórą, trzeba natychmiast spłukać miejsce dużą ilością wody.

Kolejność ma znaczenie. Najpierw podłączam przewody do akumulatora, dopiero potem włączam ładowarkę. Po zakończeniu wyłączam urządzenie z sieci, a następnie odłączam klemy. Nie wolno dopuścić do zwarcia zacisków metalowym narzędziem.

Stan naładowania a napięcie i gęstość elektrolitu – jak diagnozować ogniwo

Najprostszy test wykonuje się zwykłym multimetrem ustawionym na pomiar napięcia stałego. Pomiar napięcia spoczynkowego ma sens po kilku godzinach od zakończenia ładowania lub jazdy, najlepiej po całonocnym postoju. Bezpośrednio po ładowaniu wynik może być zawyżony przez tak zwany ładunek powierzchniowy.

Orientacyjnie:

• 12,6–12,8 V oznacza pełne naładowanie,
• około 12,4 V wskazuje mniej więcej 75%,
• około 12,2 V to około połowy dostępnej energii,
• poniżej 12,0 V oznacza głębokie rozładowanie.

Temperatura ma wpływ na wynik. W zimie pojemność akumulatora spada, a olej silnikowy stawia rozrusznikowi większy opór. Dlatego bateria, która latem jeszcze uruchamiała samochód, przy mrozie może nagle okazać się niewystarczająca. Nie zawsze oznacza to awarię, ale jest sygnałem do wykonania testu obciążeniowego.

W akumulatorach z dostępem do cel można użyć aerometru. Mierzy on gęstość elektrolitu, która rośnie wraz ze wzrostem stężenia kwasu siarkowego. Prawidłowo naładowane ogniwo ma zwykle gęstość w okolicach 1,26–1,28 g/cm³ w temperaturze odniesienia, ale dokładne wartości zależą od producenta i konstrukcji. Znaczna różnica między celami, przykładowo jedna wyraźnie niższa niż pozostałe, może wskazywać na uszkodzenie tej części akumulatora.

W modelach AGM i żelowych pomiar aerometrem nie jest możliwy. Tam większe znaczenie ma napięcie spoczynkowe, test przewodności albo próba obciążeniowa. Jeśli podczas rozruchu napięcie gwałtownie spada, a silnik obraca się wolno, przyczyną może być utrata pojemności lub zwiększony opór wewnętrzny.

Co niszczy akumulator kwasowo-ołowiowy – zasiarczenie i głębokie rozładowanie

Najczęstszym problemem jest zasiarczenie akumulatora. Siarczan ołowiu powstaje podczas każdego rozładowania, ale przy szybkim doładowaniu pozostaje w formie, którą można ponownie rozłożyć. Jeżeli akumulator długo pozostaje rozładowany, kryształy PbSO₄ rosną i twardnieją. Zajmują powierzchnię płyt, ograniczają reakcję chemiczną i zwiększają opór wewnętrzny.

Typowe przyczyny zasiarczenia to:

• kilkutygodniowy postój z włączonym alarmem lub innym poborem prądu,
• jazda wyłącznie na krótkich odcinkach,
• pozostawienie włączonych świateł,
• niesprawny alternator albo regulator napięcia,
• brak doładowania przed długim przechowywaniem.

Głębokie rozładowanie szkodzi szczególnie akumulatorom rozruchowym. Nie są one projektowane do regularnej pracy aż do poziomu kilku czy kilkunastu procent pojemności. Do takich zastosowań służą konstrukcje trakcyjne, które mają grubsze płyty i inny profil pracy.

Równie niebezpieczne jest przeładowanie. Powoduje intensywne gazowanie, utratę wody, korozję kratki i wzrost temperatury. W akumulatorach VRLA może dojść do otwarcia zaworu, a następnie bezpowrotnej utraty elektrolitu. Tak zwana ucieczka termiczna jest szczególnie groźna w zamkniętych konstrukcjach: wzrost temperatury zwiększa prąd, a większy prąd powoduje dalsze nagrzewanie.

Objawami problemów mogą być:

• spadek napięcia poniżej 12 V po krótkim postoju,
• powolna praca rozrusznika mimo naładowania,
• wyraźne nagrzewanie obudowy podczas ładowania,
• intensywne bulgotanie elektrolitu,
• wybrzuszenie obudowy lub zapach siarkowodoru,
• duża różnica gęstości elektrolitu między celami.

Jeżeli obudowa jest spuchnięta albo pęknięta, nie próbuję ratować takiego akumulatora. Trzeba go odłączyć, zabezpieczyć i przekazać do punktu zbiórki.

Jak dbać o akumulator poza sezonem i jak przebiega jego recykling

Przed dłuższym postojem należy naładować akumulator do pełna i odłączyć go od instalacji, jeśli pojazd nie ma urządzenia podtrzymującego. Alarm, sterowniki i moduły komfortu pobierają niewielki prąd, ale przez kilka tygodni mogą rozładować baterię na tyle, że rozpocznie się zasiarczenie.

Najlepsze miejsce do przechowywania jest suche, chłodne, ale zabezpieczone przed mrozem. Niska temperatura spowalnia samorozładowanie, natomiast całkowicie rozładowany elektrolit może zamarznąć i rozsadzić obudowę. Co dwa–trzy miesiące warto sprawdzić napięcie i w razie potrzeby doładować akumulator. W przypadku podłączonej ładowarki podtrzymującej trzeba użyć urządzenia przeznaczonego do konkretnej technologii.

Zużytego akumulatora nie wolno wyrzucać do zwykłego kosza. Ołów, tworzywo sztuczne i elektrolit mogą zostać odzyskane, a system recyklingu pozwala ponownie wykorzystać zdecydowaną większość surowców, nawet około 98% w sprawnie działających procesach. Oddanie baterii do punktu zbiórki lub sprzedawcy ogranicza ryzyko skażenia środowiska i pozwala bezpiecznie zagospodarować kwas.

Najważniejsza zasada eksploatacji jest prosta: nie przechowuj akumulatora w stanie rozładowanym, nie ładuj go przypadkowym napięciem i nie ignoruj spadków napięcia podczas rozruchu. Wiedząc, jak działa akumulator kwasowo-ołowiowy, łatwiej odróżnić zwykłe niedoładowanie od trwałego uszkodzenia. Przed zimą zmierz napięcie spoczynkowe, sprawdź ładowanie alternatora i w razie wątpliwości wykonaj test obciążeniowy — to prostsze i tańsze niż awaryjne szukanie pomocy po mroźnym poranku.
